Spouwdonut

Woningen versterken zonder dat de bewoners tijdens de werkzaamheden hun huis hoeven te verlaten? Door van buitenaf te werken blijft de overlast beperkt. Ontwerpadviesbureau Strackee ontwikkelde samen met Total Wall de spouwdonut: dé oplossing die gebouwen beter bestand maakt tegen aardbevingen.

De spouwdonut is een unieke oplossing die het buitenspouwblad laat afsteunen tegen het vloerveld. Het werkt als een vederlichte schokdemper voor het gebouw. De spouwdonut is gemaakt van soepel zacht pvc en laat zich makkelijk oprollen. Opgerold kan de spouwdonut door een boorgat van 110 milimeter doorsnee in de spouwmuur worden geplaatst.

Maak kennis met dé nieuwe oplossing tegen aardbevingsschade. Beloond met de Vakwerkprijs van de NAM Ontwerpconsultatie!

spouwdonut

Drukverdeling en trekkracht

De spouwdonut wordt toegepast voor verstijving (maar niet té stijf), drukverdeling en als schokdemper. Voor de trekkracht van de gevel wordt gebruik gemaakt van het Total Wall BowTie anker. Dat anker wordt aan de vloer bevestigd en gaat door het hart van de donut. Door te werken met twee in elkaar passende pijpjes is een spouwtolerantie van 20 mm op te vangen. De donuts zelf zijn er in drie maten, voor verschillende spouwdiktes. Aan de buitenzijde wordt de verankering op spanning gezet met een driehoekige plaat. Drie drukpunten is het meest ideaal omdat die altijd alle drie vanzelf gaan afsteunen.



Sterke punten van deze prijswinnende oplossing:

  • Nagenoeg geen overlast voor bewoners
  • Eenvoudige uitvoering door lokale uitvoerders
  • Gebruik van duurzame onderhoudsvrije materialen
  • Geen nadelige invloed op bestaande bouwmaterialen
  • Betaalbare oplossing voor snelle, grootschalige en universele toepassing
  • Later opschaalbaar en uitbreidbaar indien nodig
spouwdonut bij houten vloeren

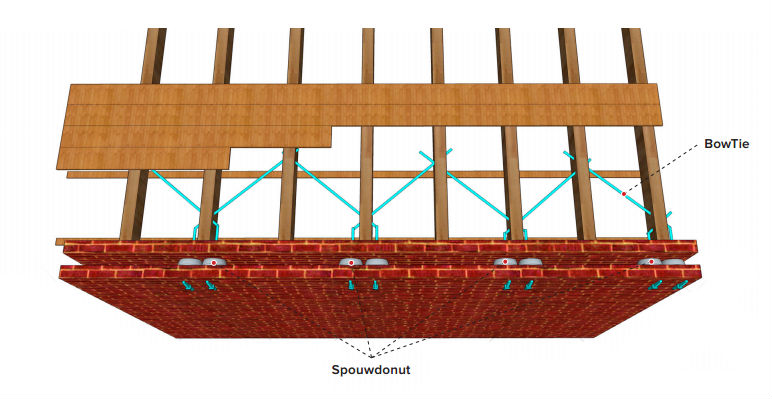

Verankering in houten vloeren

De ankers achter de donut zijn bij houten vloeren ook bedoeld om de vloerdelen te verstijven. Daarvoor worden ankers van circa 1,5 meter in twee richtingen ingeboord onder een hoek van 45 graden. Dat gebeurt volledig van buitenaf. Het resultaat is eigenlijk een vakwerkligger in het horizontale vlak. De ankers zijn voorzien van een speciale boorkop die boren onder een hoek van 45 graden mogelijk maakt.

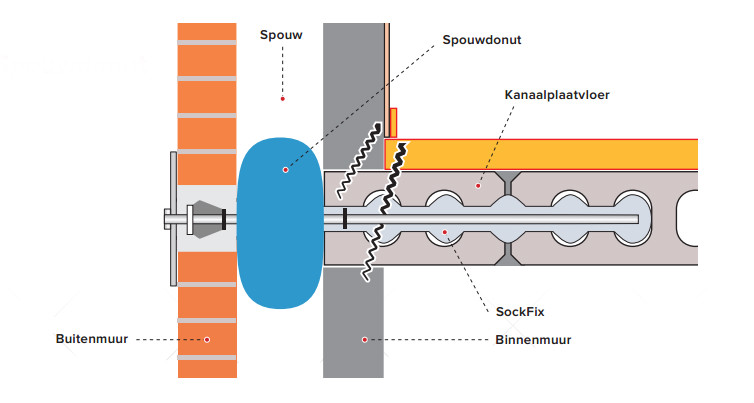

Verankering in kanaalplaat vloeren

Bij een kanaalplaat vloer is de 45 graden-verstijving in principe niet nodig. Wel is het nodig om de vloer te koppelen aan zowel de bovenliggende als de onderliggende wand. Dat wordt gedaan door twee ankers schuin in te boren door de bestaande plint en af te dekken met een overzetplint. De ankers voor de donut moeten vervolgens ook nog worden ingeboord. Dit gebeurt ook weer van buitenaf, door het gat van de donut.

Download Spouwdonut infoblad


Advies op maat

Omdat dit een geheel nieuwe benadering is in de strijd tegen aardbevingsschade, zijn wij u graag tot dienst bij het samenstellen van de noodzakelijke verankeringsmaterialen. Neem vrijblijvend contact met ons op of laat uw gegevens achter voor meer informatie.Strackee
